Dans un module d’E/S déporté monté sur rail DIN, Zero8 peut assurer la liaison haute vitesse entre la carte principale de communication Ethernet industriel et une carte fille regroupant les interfaces de terrain, tout en résistant aux vibrations de la machine et aux perturbations CEM générées par les variateurs voisins.
Dans un automate modulaire ou un box PC compatible Modblox7, plusieurs cartes CPU, alimentation et I/O empilées dans le même châssis peuvent être interconnectées avec des connecteurs Zero8, qui supportent jusqu’à 16 Gbit/s pour des bus internes de type PCIe ou USB et tolèrent les jeux mécaniques liés aux baies enfichables.
Sur un variateur de vitesse ou un servo‑drive, Zero8 peut relier une carte de puissance à une carte de commande numérique, en combinant courants de commande jusqu’à 1,7 A par contact, signaux haut débit pour la boucle de régulation et blindage CEM pour protéger la logique de contrôle des commutations rapides du pont de puissance.
Dans une tête de capteur intelligent ou un module de mesure compact (Industry 4.0 / IIoT), Zero8 permet d’empiler une carte analogique de conditionnement de signal et une carte numérique de traitement/communication, avec un pas de 0,8 mm et des hauteurs d’empilage de 6 à 20 mm, ce qui réduit l’encombrement tout en garantissant l’intégrité des données jusqu’à l’interface Ethernet industriel.
Exemples d'applications spécifiques de Zero8 dans l'industrie

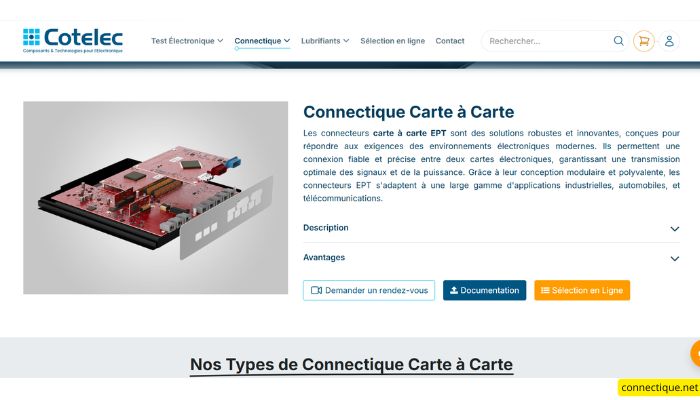

Les connecteurs carte à carte EPT sont des solutions robustes et innovantes qui assurent une liaison fiable, précise et hautes performances entre deux circuits imprimés, tout en s’adaptant aux contraintes des architectures électroniques modernes (haute densité, vitesses élevées, environnements industriels exigeants)
-
