La connectique PRESS‑FIT n’est pas une topologie de liaison (carte–carte ou carte–fil), mais une technologie d’assemblage sans soudure qui consiste à presser une broche dans un trou métallisé pour créer une liaison à la fois mécanique et électrique, étanche aux gaz. On l’emploie là où la robustesse, la fiabilité à long terme et la tenue aux chocs/vibrations sont critiques, par exemple en automobile, dans la puissance ou dans l’industrie, avec en prime les avantages process : pas de soudure, pas de flux, moins de risques de défauts, assemblage et maintenance simplifiés.
La connectique carte à fil (wire‑to‑board) assure la transition entre un faisceau de câbles et un circuit imprimé, via des connecteurs qui garantissent un raccordement sécurisé, débrochable et souvent verrouillable. Elle est privilégiée dès qu’il faut faire sortir des signaux ou de la puissance de la carte vers l’extérieur (capteurs, actionneurs, interfaces terrain, coffrets, armoires) ou faciliter le câblage et la maintenance de faisceaux dans des environnements industriels exigeants. En résumé, carte à carte organise l’architecture interne des PCB, carte à fil connecte la carte au reste du monde, et le Press‑Fit vient apporter une méthode de fixation et de contact extrêmement robuste et fiable, applicable à l’une ou l’autre de ces familles selon les besoins.

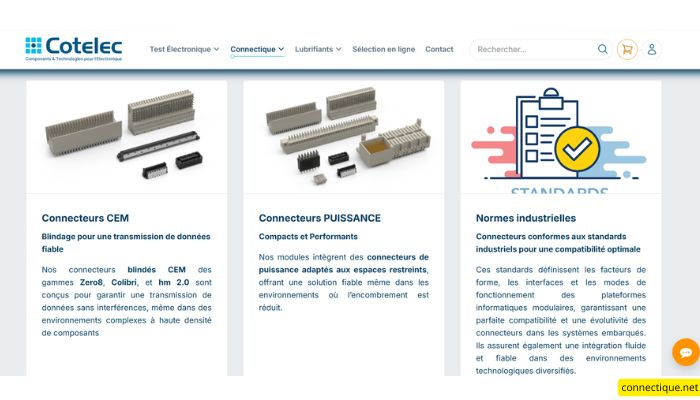

- connecteurs-ept-2.jpg (49.88 Kio) Consulté 1160 fois
