Qu'est-ce qu'une pointe de test haute intensité ?

[PactaIndustry]

Une pointe de test haute intensité est une pointe à ressort spécialement conçue pour faire passer des courants nettement plus élevés que ceux des pointes « signal » classiques, tout en limitant la résistance de contact et l’échauffement. Sa géométrie interne, ses matériaux et ses revêtements sont optimisés pour obtenir une résistance interne très faible, de manière à transmettre un courant important de façon sûre et répétable pendant les tests fonctionnels ou les tests de faisceaux de câbles.

Dans ce type de pointe, le piston et le corps sont souvent dimensionnés plus largement, avec des sections métalliques plus importantes et des ressorts adaptés aux efforts mécaniques et thermiques. Certaines conceptions utilisent un piston en deux parties qui s’écartent radialement pendant la course, augmentant la surface de contact interne et abaissant la résistance de transition, ce qui permet de supporter des intensités de plusieurs dizaines d’ampères avec une montée en température limitée.

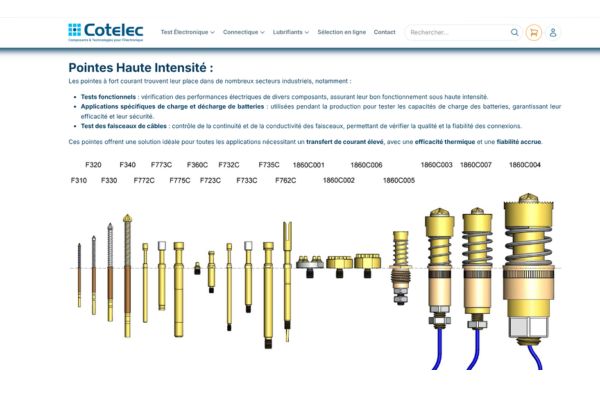

À titre d’exemple, des séries de pointes de test haute intensité peuvent être données pour des courants nominaux continus de l’ordre de 20 à 100 A tout en restant dans des dimensions compactes, et des familles encore plus robustes sont utilisées au‑delà, notamment pour des applications de puissance, de distribution d’énergie ou de test de faisceaux. D’autres gammes de ressorts de contact sont spécifiées à 15 A, 20 A ou 30 A continus par pointe en conditions normales (pointe isolée, à l’air libre), avec des résistances de contact typiques de quelques milliohms seulement.

On trouve également [url=hhttps://forum.connectique.net/viewforum.php?f=9]des pointes haute intensité dites « Kelvin » ou dipôles[/url] , qui combinent la capacité à supporter un fort courant avec une mesure quadripolaire précise de faibles résistances : le courant circule sur un conducteur (par exemple l’anneau extérieur) tandis que la tension est mesurée sur un autre (plongeur central), ce qui permet de caractériser avec précision des barres de puissance, des shunts ou des connexions critiques.
​

En pratique, ces pointes de test sont utilisées pour l’alimentation de cartes pendant les tests fonctionnels, le test de faisceaux de câbles, la validation de bornes de puissance ou de connecteurs haute intensité dans l’automobile, le ferroviaire, l’énergie ou l’industriel. Elles complètent les pointes de test « signal » classiques en apportant une voie de puissance sûre, avec une très faible résistance de contact, une durée de vie importante et une montée en température maîtrisée sous forte charge.
