Voici quelques caractéristiques principales.
1. Géométrie et pas
Différents pas standard : typiquement 1,27 mm, 1,91 mm, 2,54 mm, ainsi que des pas plus fins pour les cartes haute densité.
Longueurs totales et longueurs de course (stroke) adaptées aux interfaces ICT, FCT et aux applications spéciales.
2. Type de pointe (tip style)
Pointes coniques, en couronne, plates, sphériques, pyramides, ogives, croisées, etc., pour s’adapter aux pastilles, vias, pins ronds, carrés, dorés, étamés, vernis, oxydés…
Versions spéciales : pointes rotatives, haute fréquence, puissance, Kelvin (4 fils), pour des mesures de faible résistance ou des courants/charges élevés.

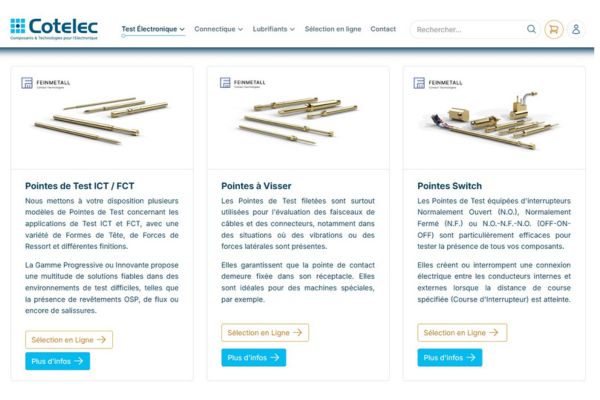

- pointes-de-test-ICT-FCT Feinmetall.jpg (43.44 Kio) Consulté 17 fois
Différentes forces de ressort (light, standard, heavy) pour optimiser le compromis entre bonne pénétration du revêtement et limitation de l’usure des pads.
Courses de travail définies (working stroke, maximum stroke) pour garantir répétabilité et durée de vie mécanique.
4. Matériaux et revêtements
Corps en laiton ou alliages cuivreux, souvent nickelés ou dorés.
Pointes en acier trempé, en alliages spéciaux ou en tungstène, avec revêtements (par exemple or, rhodium, etc.) pour améliorer dureté, résistance à l’usure et stabilité de contact.
Ressorts en acier inox ou alliages spécifiques pour une grande longévité et une bonne tenue en température.
5. Performances électriques
Résistance de contact typique très faible (de l’ordre de quelques milliohms en fonction du modèle).
Courants admissibles et échauffement contrôlé, avec des familles spécifiques pour le test de puissance.
Modèles haute fréquence avec géométries et matériaux optimisés pour limiter l’inductance et la capacitance parasites.
6. Durée de vie et environnement
Durée de vie mécanique donnée en nombre de cycles (souvent plusieurs centaines de milliers, voire millions, selon la série).
Versions pour environnements exigeants : température étendue, atmosphères corrosives, poussiéreuses ou contraintes mécaniques fortes.
